Come installare le passerelle portacavi in ​​rete metallica: guida passo passo ed errori comuni

Meta descrizione:Scopri come installarepasserelle portacavi in ​​rete metallicacorrettamente. Questa guida completa illustra gli strumenti, le istruzioni-passo-passo, la spaziatura dei supporti e gli errori comuni da evitare per un'installazione sicura e professionale.

Introduzione

La corretta installazione delle passerelle portacavi in ​​rete metallica è fondamentale per la sicurezza, le prestazioni e la longevità. Un sistema di passerelle installato correttamente garantisce che i cavi siano adeguatamente supportati, la ventilazione sia mantenuta e l'infrastruttura rimanga accessibile per future modifiche.

Ma l'installazione non consiste solo nel mettere insieme i pezzi-: richiede pianificazione, gli strumenti giusti e attenzione ai dettagli. Gli errori possono costare caro, non solo a livello finanziario, ma anche in termini di tempo, sicurezza e prestazioni a lungo-termine.

Questa guida è progettata per installatori, elettricisti, supervisori del sito e gestori di strutture. Ti guideremo attraverso l'intero processo di installazione, dalla pianificazione all'ispezione finale, ed evidenzieremo le insidie ​​​​comuni da evitare lungo il percorso.

Strumenti e materiali di cui avrai bisogno

Prima di iniziare, raccogli tutti gli strumenti e i materiali necessari:

Materiali:

·Sezioni di passerelle portacavi in ​​rete metallica

·Staffe di montaggio o aste di sospensione

·Accoppiatori per vassoi o kit di giunzione

·Fascette per cavi o fascette in Velcro

· Fissaggi adeguati a parete/soffitto (tasselli, viti, ecc.)

Utensili:

·Metro a nastro

·Livella a bolla d'aria

·Trapano e punte da trapano

·Tagliabulloni o seghetto

·Lima (per smussare i bordi tagliati)

·Pinze

·Guanti di sicurezza

·Pennarello o matita

Avere tutto pronto prima di iniziare consente di risparmiare tempo ed evitare interruzioni durante l'installazione.

Guida all'installazione passo-passo-passo

Passaggio 1: pianifica il tuo percorso

Pensa all'installazione di una passerella portacavi come alla posa dei binari di un treno. Se non si mappa correttamente il percorso, le cose vanno fuori dai binari velocemente.

Prima di iniziare l'installazione, tracciare attentamente il percorso del cavo:

·Identificare i punti di entrata e di uscita dei cavi

·Considerare i tipi di cavi e i carichi previsti

· Prendere nota dei potenziali ostacoli (travi, sistemi HVAC, tubi)

·Determinare le posizioni dei punti di supporto

·Coordinarsi con altri mestieri prima dell'installazione

Suggerimento da professionista:Utilizza i disegni del sito per tracciare i percorsi in anticipo e tenere conto delle future esigenze di espansione e manutenzione. La creazione di un disegno di layout fa risparmiare tempo ed evita sorprese durante l'installazione.

Passaggio 2: installare le staffe di supporto

La corretta spaziatura dei supporti è essenziale per evitare cedimenti e garantire la capacità di carico.

Linee guida generali:

·Lo spazio supporta ogni1,5-2 metri(circa 5–6,5 piedi) per installazioni standard

·Riduci lo spazio per carichi più pesanti o aree ad alto-traffico

·Per installazioni verticali, si consiglia un passo di montaggio di circa 400 mm

·Per le installazioni orizzontali, una distanza di 250 mm è ottimale

·Per le installazioni a soffitto, una distanza fino a 1.000 mm può essere accettabile a seconda del carico

Tipi di supporto per superficie:

Metodi di installazione:

·Montaggio a soffitto:Utilizzare barre filettate con ancoraggi idonei

·Montaggio a parete:Utilizzare staffe robuste fissate su montanti o pareti solide

·Montaggio a pavimento:Per le installazioni rialzate, utilizzare supporti montati a pavimento-

Passaggio 3: tagliare e preparare il vassoio

I vassoi in rete metallica possono essere facilmente tagliati su misura sul-cantiere-uno dei loro principali vantaggi.

Processo di taglio:

1. Misura attentamente la lunghezza richiesta-misura due volte, taglia una volta

2. Contrassegnare chiaramente la linea di taglio

3. Utilizzare un tronchese o un seghetto per tagliare i fili d'acciaio

4.Passaggio cruciale:Limare eventuali bordi taglienti per evitare danni al cavo

5. Se il rivestimento protettivo è stato danneggiato durante il taglio, applicare la vernice di ritocco-per prevenire la corrosione

Promemoria di sicurezza:Indossare sempre i guanti durante il taglio e la manipolazione dei vassoi in rete metallica.

Hai bisogno di una curva? Puoi crearne uno manualmente o utilizzare raccordi prefabbricati per svolte pulite e professionali. La flessibilità della rete metallica fa sì che angoli complessi e cambi di direzione possano essere realizzati in loco-senza attendere parti speciali.

Passaggio 4: fissare le sezioni del vassoio

Con i supporti a posto, è il momento di installare il vassoio:

1. Posizionare la sezione del vassoio sulle staffe

2. Quando unisci più sezioni, utilizza accoppiatori o kit di giunzione-alcuni sistemi sono dotati di connettori integrati che si incastrano semplicemente insieme

3. Assicurarsi che le sezioni lo sianolivello-i vassoi irregolari non sono solo antiestetici; creano problemi per l'installazione dei cavi e possono sollecitare i cavi nel tempo

4. Fissare il vassoio alle staffe utilizzando elementi di fissaggio adeguati (ganci, morsetti, ecc.)

5. Controllare l'allineamento prima di serrare completamente tutti gli elementi di fissaggio

Passaggio 5: aggiungi accessori

A seconda dei requisiti di installazione, potrebbero essere necessari componenti aggiuntivi:

·Divisori del vassoio:Mantenere separati i cavi di alimentazione e dati per evitare interferenze elettromagnetiche

·Copertine:Proteggere i cavi da detriti, polvere o danni fisici nelle aree esposte

·Curve, alzate e T:Per cambiamenti direzionali che seguono l'architettura reale del sito

·Kit di messa a terra:Garantire una messa a terra adeguata per soddisfare i codici elettrici

·Forcellini-e riduttori:Per la transizione a diverse dimensioni di vassoi o attrezzature

Elenco di controllo degli accessori che vale la pena includere:

·Divisori del vassoio per la separazione alimentazione/dati

·Coperture per l'igiene o la sicurezza

·Alzate, curve, tee per cambi di direzione

·Kit di messa a terra per soddisfare le normative

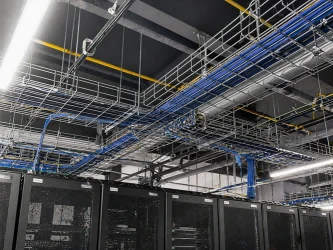

Passaggio 6: installare i cavi

Una volta installato il sistema di vassoi, è il momento di instradare i cavi:

1. Posare i cavi delicatamente-non tirare o strattonare per non danneggiare l'isolamento

2. Evitare di sovraccaricare il vassoio oltre il suo peso nominale

3. Mantenere separati i cavi di alimentazione e dati utilizzando divisori (obbligatorio per evitare interferenze)

4. Rispettare i raggi di curvatura minimi-tipicamente 8-12 volte il diametro esterno del cavo

5. Non superare il 40-50% del rapporto di riempimento, poiché un riempimento eccessivo riduce la ventilazione e provoca il surriscaldamento

6. Utilizza fascette in Velcro o fascette per cavi per fissare i fasci-evitando-un serraggio eccessivo

7. Etichettare i cavi man mano che si procede per una facile manutenzione successiva

Passaggio 7: ispezionare e testare

Prima di considerare il lavoro completato:

·Verificare che tutti i supporti siano sicuri e adeguatamente distanziati

·Controllare che i cavi siano posizionati correttamente e non sollecitati

·Confermare che i requisiti di separazione siano soddisfatti (alimentazione rispetto a dati)

·Verificare la continuità della messa a terra, se applicabile

·Documentare l'installazione per l'approvazione-e per riferimento futuro

Errori di installazione comuni da evitare

Anche gli installatori esperti possono cadere in queste trappole:

1. Scarsa pianificazione fin dall'inizio

Problema:La mancata pianificazione anticipata del percorso dei cavi comporta curve scomode, distribuzione non uniforme del carico e interferenze con altri servizi.

Soluzione:Utilizza i disegni del sito per tracciare i percorsi in anticipo, tenere conto dell'espansione futura e coordinarti con altre attività commerciali prima dell'installazione.

2. Scegliere il tipo di vassoio sbagliato per l'ambiente

Problema:La rete metallica zincata in un ambiente umido si corroderà prematuramente. Il vassoio-leggero laddove è necessario-un servizio pesante non funzionerà.

Soluzione:Quando si seleziona, considerare l'ambiente (interno, esterno, corrosivo), la capacità di carico e l'estetica.

3. Spaziatura dei supporti non corretta

Problema:I supporti posizionati troppo distanti tra loro causano vassoi cadenti e un supporto inadeguato dei cavi.

Soluzione:Segui i consigli del produttore-in genere ogni 1,5–2 metri-e adattati ai carichi più pesanti.

4. Sovraccarico del vassoio

Problema:Il superamento del peso nominale del vassoio compromette la sicurezza e le prestazioni.

Soluzione:Calcolare il peso totale del cavo prima dell'installazione e lasciare il 20-30% di capacità di riserva per la crescita futura.

5. Ignorare la finitura del tagliente

Problema:I bordi tagliati non rifiniti danneggiano l'isolamento del cavo nel tempo.

Soluzione:Limare sempre gli spigoli vivi dopo il taglio e ritoccare eventuali rivestimenti protettivi danneggiati.

6. Scarsa segregazione dei tipi di cavi

Problema:Mischiare cavi di alimentazione e dati senza un'adeguata separazione provoca interferenze elettromagnetiche.

Soluzione:Utilizzare strisce divisorie o vassoi separati per diversi tipi di cavi.

7. Dimenticare la capacità futura

Problema:Non c'è più spazio per cavi aggiuntivi quando le esigenze si espandono.

Soluzione:Vassoi formato con il 20–30% di capacità inutilizzata fin dall'inizio.

8. Non seguire gli standard e le migliori pratiche

Problema:La mancata conformità alle normative accelera l'installazione ma porta a ispezioni fallite.

Soluzione:Fare riferimento agli standard pertinenti (BS EN 61537, IEC 61537, NEC), seguire le istruzioni del produttore e documentare le installazioni.

Tabella di riferimento della spaziatura dei supporti

Utilizzare questa tabella come guida generale per la spaziatura dei supporti:

Nota:Consulta sempre le tabelle di carico specifiche del produttore-per il tuo modello esatto di vassoio.

Suggerimenti per la sicurezza per l'installazione delle passerelle portacavi

La sicurezza dovrebbe essere sempre la massima priorità:

1.Indossare DPI adeguati:Guanti durante il taglio, occhiali di sicurezza ed elmetti di protezione secondo necessità

2.Garantire una messa a terra adeguata:Tutti gli elementi metallici devono essere collegati per fornire un percorso continuo a bassa resistenza-verso terra

3.Segui i rapporti di riempimento:Un riempimento superiore al 40-50% riduce la ventilazione e provoca il surriscaldamento

4.Rispettare i raggi di curvatura:Il raggio minimo è tipicamente 8-12 volte il diametro del cavo

5.Rispettare gli standard:NEC, IEC 61537, BS EN 61537 garantiscono il rispetto dei requisiti di sicurezza

Domande frequenti sull'installazione della passerella portacavi in ​​rete metallica

D: Ho bisogno di fissaggi speciali per superfici diverse?

A:SÌ. Utilizzare ancoraggi a soffitto per calcestruzzo, fissaggi per cavità per cartongesso e viti per muratura per pareti in mattoni o blocchi.

D: Posso mischiare cavi di alimentazione e dati nello stesso vassoio?

A:Puoi, ma non è la pratica migliore. Per evitare interferenze elettromagnetiche, utilizzare strisce divisorie o vassoi separati.

D: Qual è il modo migliore per tagliare i vassoi in rete metallica?

A:Usa un tronchese o un seghetto. Successivamente limare sempre le estremità affilate-e indossare i guanti!

D: A quale distanza devono essere posizionati i supporti?

A:In genere ogni 1,5–2 metri, ma controlla il peso e il carico del vassoio. I carichi più pesanti richiedono una distanza più ravvicinata.

D: Posso sospendere i vassoi al soffitto?

A:Assolutamente. Utilizzare barre filettate con ancoraggi idonei. È eccellente per tenere i cavi sollevati dal pavimento in spazi stretti o ad alto traffico-.

D: Qual è la differenza tra i vassoi a fondo metallico e quelli a fondo solido-?

A:I vassoi in rete metallica sono più leggeri, più facili da tagliare e ideali per il cablaggio dati. I vassoi con fondo solido- sono migliori per cavi di alimentazione pesanti o ambienti che necessitano di maggiore protezione.

D: Le coperture per passerelle sono sempre necessarie?

A:Non sempre, ma sono altamente consigliati in ambienti soggetti a polvere, ingresso di acqua o danni fisici.

D: Come faccio a sapere di quale dimensione ho bisogno la passerella portacavi?

A:Calcola l'area della sezione trasversale di tutti i cavi, quindi aggiungi circa il 25-30% di spazio extra per la prova futura.

D: Posso combinare l'acciaio inossidabile con componenti zincati?

A:Non raccomandato. Metalli diversi possono causare corrosione galvanica-attaccarsi a un materiale durante l'installazione.

Perché scegliere Vichnet per la tua installazione

Noi di Vichnet non ci limitiamo a produrre-passerelle portacavi in ​​rete metallica di alta qualità-, ma supportiamo la vostra installazione in ogni fase del processo.

Il nostro impegno verso gli installatori

1. Documentazione dettagliata sull'installazione
Ogni prodotto Vichnet viene fornito con manuali di installazione completi, tabelle di carico e specifiche tecniche per garantire una corretta installazione.

2. Supporto tecnico
Il nostro team di ingegneri è disponibile per rispondere a domande, esaminare i piani di installazione e fornire indicazioni per progetti complessi.

3. Qualità di cui ti puoi fidare
Come parte del Gruppo Troax, i nostri prodotti soddisfano rigorosi standard internazionali. Quando installi i vassoi Vichnet, stai installando una qualità che dura.

4. Gamma completa di accessori
Offriamo tutti gli accessori necessari per un'installazione professionale:

·Divisori per la segregazione dei cavi

·Coperture di protezione

·Curve, raccordi a T e alzate per cambi di direzione

·Kit di messa a terra per la conformità alla sicurezza

·Piastre di giunzione e connettori

Conclusione

L'installazione di una passerella portacavi in ​​rete metallica non è scienza missilistica, ma richiede attenzione ai dettagli. Una corretta pianificazione, una corretta spaziatura dei supporti, un'attenta gestione dei cavi e il rispetto degli standard di sicurezza sono le chiavi per un'installazione di successo.

Se vuoi capire una cosa da questa guida, è questa: un'installazione-ordinata è inutile se fallisce sei mesi dopo. Evitare errori comuni garantisce che la soluzione di supporto dei cavi sia robusta, conforme e di facile manutenzione.
